空心楼盖的设计原则有哪些

更新时间:2024-11-21 点击次数:332 次

  哈尔滨空心楼盖的设计原则主要包括以下几个方面:

  符合规范标准

  空心楼盖的设计应符合现行国家有关标准的规定,如《混凝土结构设计规范》GB50010、《建筑抗震设计规范》GB50011、《高层建筑混凝土结构技术规程》等,确保结构的安全性和可靠性.

  合理选择计算方法

  等代框架法:这是一种通用的设计方法,对结构无限制。对于现浇混凝土空心楼板,等代框架法计算的原则同普通无梁楼盖,但等代梁的输入需按照等厚、等刚度的原则.

  拟梁法与等代框架梁法的杂交:如某些专利单位采用的方法,将梁格的1/3宽度作为“框架梁”,每区格设置两根“次梁”,每根“次梁”代表截面宽度为1/3区格总宽度,暗梁宽度一般取柱网的1/10。但此方法计算结果偏于保守.

  直接设计法:即经验系数法,具体的分配系数见相关规范,计算方法同普通现浇板,只是分配系数上有些差别,常用于板柱结构.

  有限元分析方法:该方法与结构实际情况最相符,但计算相对复杂,对设计人员的专业水平和计算资源要求较高.

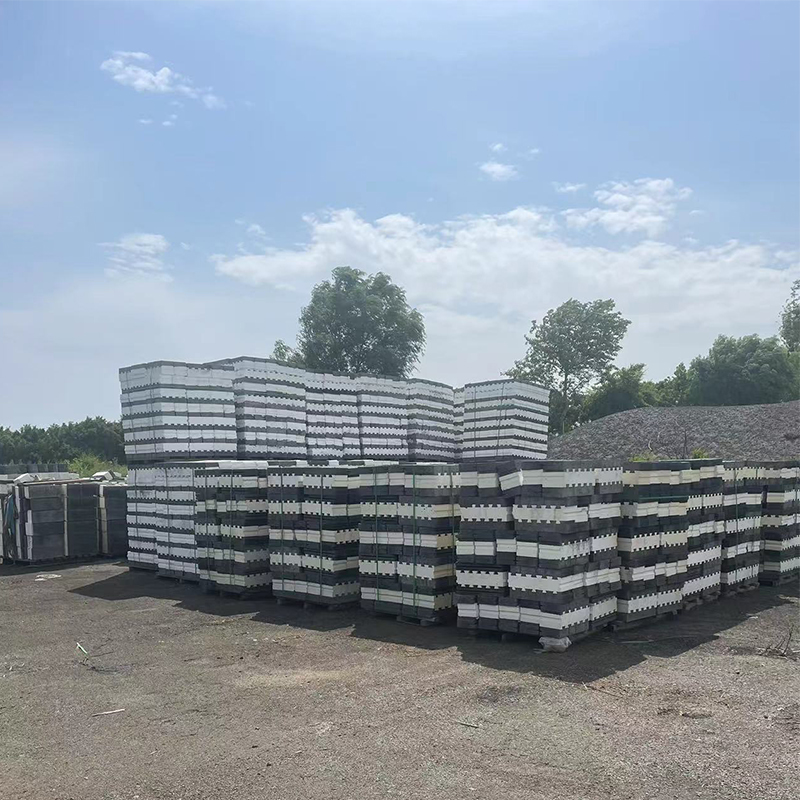

哈尔滨空心楼盖


  考虑结构受力特性

  控制混凝土受压区高度:双向板无论是边支承板还是柱支承板,在计算过程中,都应注意板的混凝土受压区高度,宜控制在上翼缘的高度范围内,当不满足时应加大上翼缘的厚度.

  考虑受剪承载力:空心板两个方向的受剪承载力相差较大,横筒空心板的受剪承载力较低,受剪机理与一般受弯构件相同,且空心板到梁、墙边要有一定的距离,构造上需满足相应要求.

  进行抗裂验算:应根据实际情况计算,计算时截面刚度取空心板的实际刚度.

  合理布置空心楼盖构件

  确定柱帽和托板设置:柱支承板楼盖结构可根据楼板的跨度、厚度和荷载情况确定是否设置柱帽和托板。在工程实践中,也可采用扁梁梁底与托板底面标高相同的方式,满足建筑布置要求和结构受力.

  布置筒芯:当内模是筒芯时,考虑到顺筒、横筒方向楼板截面刚度的差异,宜沿受力较大的方向布置筒芯。对于边支承板,筒芯宜沿短边方向布置;对于无梁的柱支承板,筒芯宜沿长边方向布置;对带梁的柱支承板,可根据实际受力情况确定.

  设置楼板实心区域:在楼盖各区格板的周边,应布置楼板实心区域,区格板边的梁或暗梁包括在楼板实心区域内。对需要验算受冲切承载力的板,柱周边还应根据冲切验算的要求设置实心区域.

  考虑施工可行性

  模板及支架设计:模板及支架设计应符合国家现行有关规范的规定,有足够的承载力、刚度和整体稳固性。施工荷载标准值、永久荷载标准值应按实际情况计算取值;当肋梁(暗梁)高度大于800mm时,应按密肋梁设计模板支架体系.

  填充体安装:填充体的安装位置应符合设计要求,并采取支架固定等措施,防止在浇筑混凝土过程中发生上浮和水平漂移。施工过程中应防止填充体损坏,预留、预埋设施安装应与钢筋安装、填充体安装等工序平行交叉进行,且宜布置在楼盖结构的实心区域、楼板肋宽或填充体端距范围内.

  混凝土浇筑:混凝土宜采用自密实混凝土,浇筑宜采用泵送,并一次连续浇捣成型,坍落度不宜小于150mm。当楼板厚度大于500mm时,应对称分层浇筑.
